Mensagempor Celso Santos » 13 Jun 2011 11:01

Segue mais algumas fotos


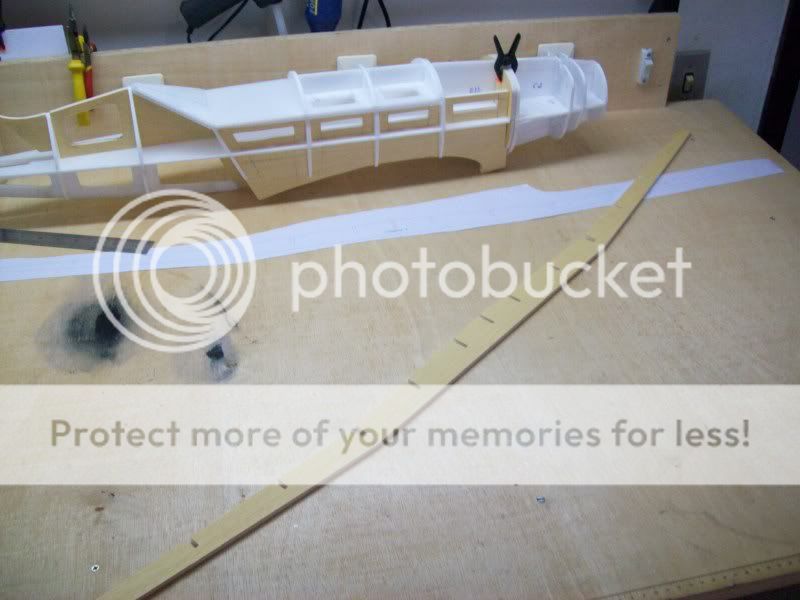

Nas longarinas eu também colei lâmina de madeira. Como o depron 4mm é muito mole,
queria manter o alinhamento e o washout nas pontas. Depois de colar tudo, vou ver qual
a resistência que ficou e a necessidade de varetas de fibra.





Testando os encaixes




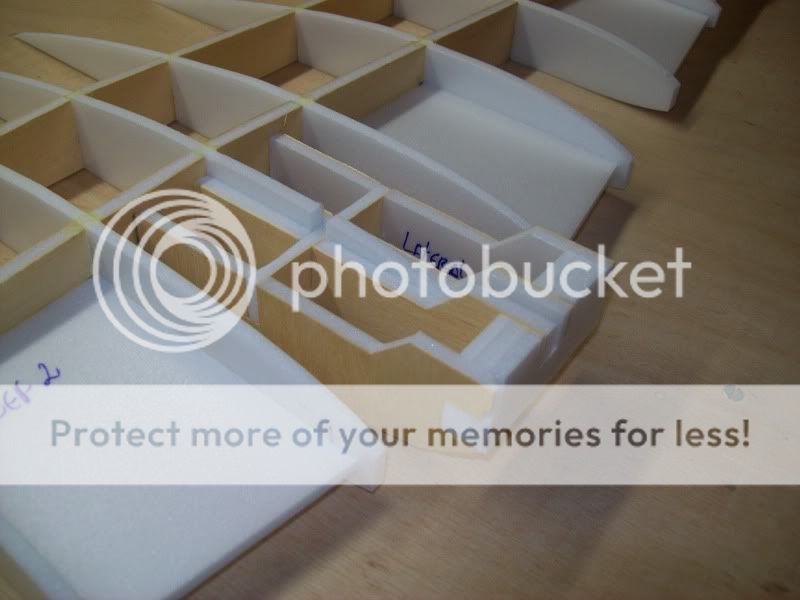

Sistema para fixar a asa











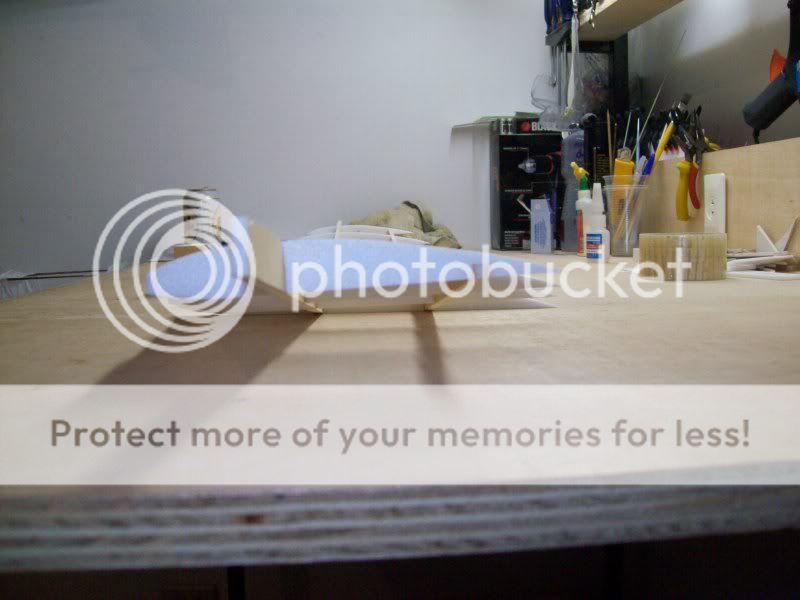

Torção das nervuras





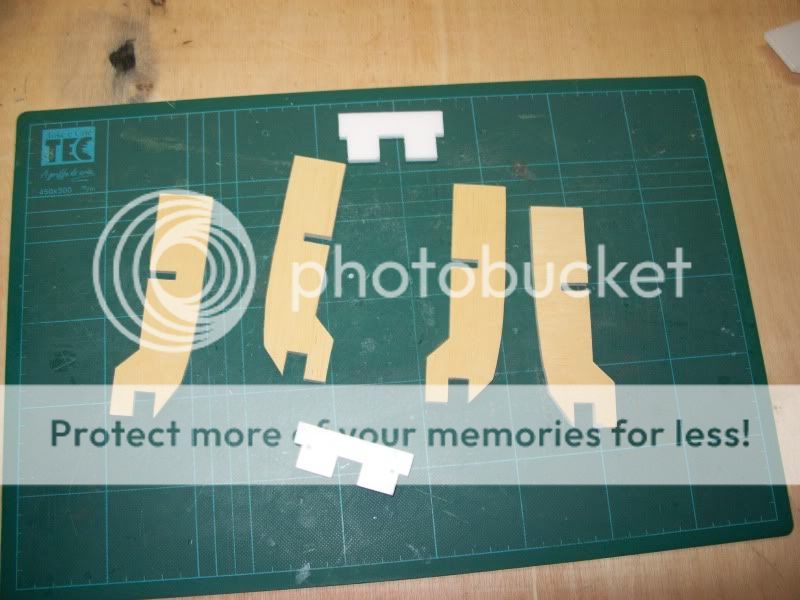

Base para o trem de pouso que será fixo e de arame de aço que ainda preciso achar
aqui em Curitiba.







Estabilizadores. Fiz em depron só para ter volume, tirei o máximo de material para
aliviar peso e colar balsa de 3mm








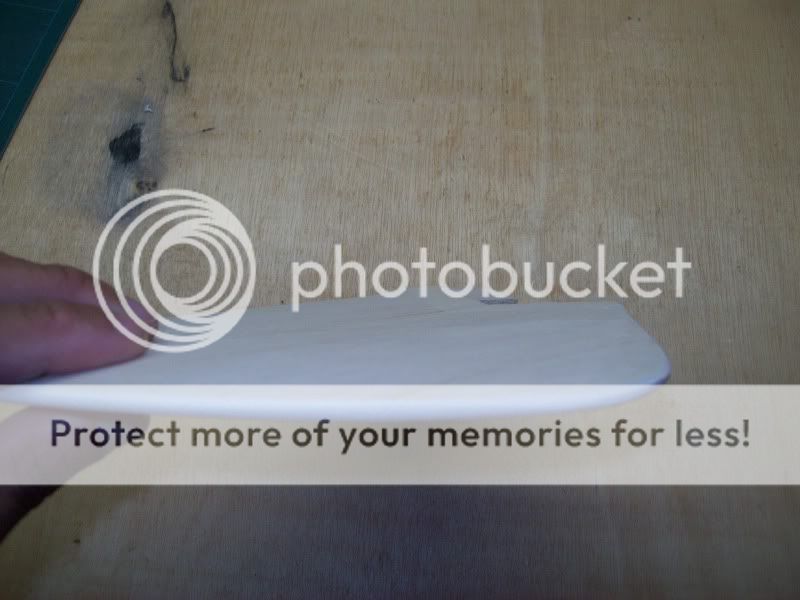

Não dá pra ver muito, mas já está lixado e com um pouco de perfil







Por enquanto é isso pessoal, tá devagar mas tá indo.

Abs a todos,

Celso Santos
Editado pela última vez por Celso Santos em 19 Ago 2015 17:19, em um total de 1 vez.

Avatar do usuário
bruno occy
membro
Mensagens: 238
Registrado em: 05 Out 2010 18:07
Localização: Peruíbe, SP

Mensagempor bruno occy » 13 Jun 2011 11:15

Caro Celso, Estou impressionado com a construção. Nível de perfeição na confecção de peças e principalmente nas soluções para trazer um modelo realista. É de parar pra aprender mesmo. Nem conhecia esse avião mas ele acaba de entrar na minha lista de possíveis construções! Esta de parabéns e continuarei acompanhando esta maravilha!

Avatar do usuário
Pedroni
membro
Mensagens: 278
Registrado em: 14 Out 2007 16:44
Localização: Pinhais - Pr

Mensagempor Pedroni » 13 Jun 2011 11:56

Uma curiosidade, que cola voce erstá usando para chapear o deprom, ou seja colar a madeira nele. Tentei uma vez, mas a lamina desgrudava com o tempo.

@braço

Avatar do usuário
edtorre
membro
Mensagens: 544
Registrado em: 16 Jun 2009 00:59
Localização: São Paulo - SP

Mensagempor edtorre » 13 Jun 2011 14:26

Celso,

Parabens pela construção esta ficando perfeito.

Gostei muito desta colagem de madeira com o deprom.

Qual madeira esta usando ?

Balsa?

de Quantos MM?

Edilson

Avatar do usuário
biribico
membro
Mensagens: 326
Registrado em: 02 Mar 2007 16:05
Localização: Belo Horizonte, Minas Gerais

Mensagempor biribico » 13 Jun 2011 14:37

Difícil de ser ver nesse fórum alguém conseguir fazer balsa e depron entrarem em uma sintonia tão boa!
Parabens!

celsofer
membro
Mensagens: 28
Registrado em: 16 Out 2009 12:05
Localização: são paulo - sp

Mensagempor celsofer » 13 Jun 2011 14:57

Não sei quanto a ele, (Celso), mas quando colo o depron com balsa uso a cola de isopor. Até hoje não tive problema nenhum de descolar. Segura muito bem.

Celso

Avatar do usuário
andrevanzolin
membro
Mensagens: 153
Registrado em: 04 Abr 2011 16:16
Localização: Orlândia, SP

Mensagempor andrevanzolin » 13 Jun 2011 15:12

Muito legal seu MIG-3, bela obra de arte voadora. Terminando minha zagi eu começarei a construir o SU-1 que também não achei planta dele, apenas achei as fotos que estão no site da Sukhoi e uma de 3 vistas que achei no google. Se alguém tiver a planta me manda :wink:
Treinadorzão acrobático (Peteleco) e Ipanemão na ativa. Até o fim do ano eu monto o Super Skybolt pra voar.

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 13 Jun 2011 15:24

bruno occy, maroguimo e Rogerio Lima, obrigado. Vamos torcer para que tudo
dê certo para eu repassar a planta.

Pedroni e celsofer, já usei cola branca, cola amarela de madeira e cola
de isopor mesmo. O que eu costumo fazer é bater com a ponta de algum objeto
(uso uma lâmina tipo bisturi), fazendo vários furinhos e pequenos cortes onde a
cola vai penetrar e ficar mais firme. Depois só coloco uns pesos em cima e espero
até o outro dia. Isso tem dado certo.

Eu li uma vez mas não consigo encontrar onde. Uma técnica de colagem onde se
passava cola branca mesmo nas duas partes, nesse caso a madeira e o isopor,
esperava secar e depois as unia e o cara passava um ferro de passar roupas,
ocorrendo uma polimerização da cola e ficando muito resistente. Não lembro direito,
acho que era isso.

donaire, obrigado e boa sorte com sua construção.

edtorre, estou usando balsa 3mm nos estabilizadores e lâmina de caixeta 0,6mm
nas outras áreas.

biribico, obrigado pela visita e apoio.

Abs a todos,

Celso Santos
Editado pela última vez por Celso Santos em 19 Ago 2015 17:35, em um total de 1 vez.
Iniciante, feio, pobre e ruim de briga!

Avatar do usuário
--MPRS--
membro
Mensagens: 11
Registrado em: 09 Jun 2011 13:30

Construção

Mensagempor --MPRS-- » 14 Jun 2011 16:19

Celso....sem comentários sobre a construção! Está excelente...estou tentado a construir elétricos pela falta de espaço pra pilotar meus aeros a combustão.
Gosto de construir meus modelos e sempre utilizei balsa, agora estou acompanhando as construções em depron e isopor para "tentar" construir algo para elétrico.
Estou aguardando a sua planta...com certeza irei me aventurar em construir um projeto igual ao seu.

Saudações

Marcel

Avatar do usuário
APOLO
membro
Mensagens: 861
Registrado em: 20 Jan 2010 12:44
Localização: Vila Valqueire - RJ

Mensagempor APOLO » 14 Jun 2011 17:02

Grande Celso.

Já que são fixos os trens de pouso porque não fazer de raios de bicicleta, muito resistente e uma das pontas já vem com rosca.

Não posso deixar de fala que esta simplesmente linda a construção.

Esta é a foto do que fiz a 1 ano que esta guardado.
Anexos
Mig 3.JPG
Mig 3.JPG (22.36 KiB) Exibido 12886 vezes

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 14 Jun 2011 17:59

Marcel, tudo blz? Obrigado pela visita e apoio. Não tenho experiência com aeros
a combustão e nunca construi com balsa, iniciei logo nos elétricos e usando isopor e
depron. Para mim usar depron está sendo um ótimo treinamento (se é que posso dizer
assim), para construir em balsa um dia. Vamos ver quando sai a planta. Abs

APOLO, valeu pela dica. Vou ver qual fica mais fácil, e acho que vai acabar sendo
raios mesmo.

Parabéns pelos aeros, seu Icon-A5 está muito bacana mesmo, e se seu MiG-3 já tem
1 ano significa que voou bem e está intacto heheh. Apesar que tenho um SE5a pronto
a um bom tempo e nunca voei ele. Abs
Editado pela última vez por Celso Santos em 19 Ago 2015 17:35, em um total de 1 vez.
Iniciante, feio, pobre e ruim de briga!

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 14 Jun 2011 18:06

Bom pessoal, apesar de não estar trabalhando no modelo direto, sempre estou pensando
em algumas soluções. Algumas são coisas básicas, mas os mais experientes tem mais
prática nessas horas. Então vai lá:


Referente a posição do servo na asa. Na figura 1, pensei em colocar o servo de frente
para o aileron. Já na 2, pensei em coloca-lo mais perto da raiz da asa e usar um tubo
conduite. Qual das duas seria melhor, apesar de a opção 2 agregar mais peso pelo
conduite e colagem?

Nas duas opções vou deixar o servo dentro da asa e somente o link sairá para o comando.



Já ia me esquecendo, a ideia da linkagem no meio do aileron é porque imagino que se
deixar somente na ponta, pode haver uma torção na hora do comando. Ou eu deveria
reforçar os ailerons com balsa já que eles serão em depron 2mm?

Obrigado pessoal!
Editado pela última vez por Celso Santos em 19 Ago 2015 17:36, em um total de 1 vez.

Avatar do usuário
APOLO
membro
Mensagens: 861
Registrado em: 20 Jan 2010 12:44
Localização: Vila Valqueire - RJ

Mensagempor APOLO » 14 Jun 2011 18:10

Este também não voou, eu encontrei uma dificuldade no bico e parei, estava começando a construir modelos, quem sabe agora me animo e volto a pegar nele.

Avatar do usuário
APOLO
membro
Mensagens: 861
Registrado em: 20 Jan 2010 12:44
Localização: Vila Valqueire - RJ

Mensagempor APOLO » 14 Jun 2011 18:18

Celso não me lembro de vc ter mencionado a envergadura deste modelo.
O meu tem 1 metro e coloquei um servo com os arames embutidos na asa ou melhor no aileron eu fiz a asa toda com pluma de 3mm com nervuras e ficou muito leve

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 14 Jun 2011 18:22

O modelo tem 130cm.

O esquema de link que você fala, é assim?

http://www.e-voo.com/forum/viewtopic.php?t=79702

Avatar do usuário
ze_mayer
membro
Mensagens: 1440
Registrado em: 26 Dez 2007 23:45
Localização: valinhos-sp

Mensagempor ze_mayer » 14 Jun 2011 18:30

parabéns celso, tá muito caprichado!

eu faria a linkagem com a extensão de servo e link reto. aliás, porque vc tá linkando por cima? faz por baixo que fica muito mais bonito.

Avatar do usuário
APOLO
membro
Mensagens: 861
Registrado em: 20 Jan 2010 12:44
Localização: Vila Valqueire - RJ

Mensagempor APOLO » 14 Jun 2011 18:34

Sim este mesmo, vc pode colocar dois servos lado a lado um pra cada asa, se vc reforçar com balsa o aileron, vai ficar mais firme ainda.

Vamos ver o que mais o pessoal vai dizer, não quero ser responsável por nenhum problema neste belíssima ave.

Avatar do usuário
RodMoro
membro
Mensagens: 570
Registrado em: 10 Out 2010 11:28
Localização: Ituiutaba-MG

Mensagempor RodMoro » 14 Jun 2011 19:45

Celso, parabéns, cara... muito bem construído essa aero... Boa sorte aí na finalização.

Abs.

Rodrigo.

Avatar do usuário
Forlan
membro
Mensagens: 126
Registrado em: 04 Jun 2009 22:01
Contato:

Mensagempor Forlan » 14 Jun 2011 22:14

Celso,

No meu "Mig lenha" cheguei a aprontar tudo com um comando central de arame de guarda-chuva como no link que vc achou, mas não consegui fazer os ajustes finos e antes mesmo do primeiro vôo decidi cortar a asa que já estava colada e instalar 2 servos, um para cada aileron.
Preferi coloca-los sobre a asa porque o modelo não tem trem de pouso e em outro modelo meu, com os servo por baixo, tive alguns danificados durante o pouso de barriga.
Modelismo baixo custo: Depron, CA e Paixão.

Avatar do usuário
vitor4
membro
Mensagens: 558
Registrado em: 04 Out 2009 12:00
Localização: Sao Paulo, São Paulo

Mensagempor vitor4 » 14 Jun 2011 22:31

minha opinião é que daria na mesma ao modo 1 e 2 em relação ao peso pois em um você não terá o peso do tubo mas sim da extensão,me corrijam se estiver errado.

a propósito......que construção :shock: :shock:

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 09 Jul 2011 16:45

ze mayer, APOLO, RODMORO, Forlan, vitor4, obrigado a todos pelas dicas.
Nem sei porque ia linkar por cima, mas acabei linkando por baixo mesmo e de frente para o aileron. Abs
Editado pela última vez por Celso Santos em 19 Ago 2015 17:36, em um total de 1 vez.
Iniciante, feio, pobre e ruim de briga!

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 09 Jul 2011 16:50

Para alegria ou tristeza, a construção ainda está na ativa hehehe.

Estava numa correria danada mas como consegui pegar uns dias de férias
e fiz mais algumas coisas no modelo.

Estabilizadores lixados e prontos.



Iniciando o acabamento da área do aileron.





Resolvi colocar varetas de fibra na longarina da asa porque não estava confiante
na resistencia. É, e o peso vai aumentando.






Compartimento de servo do aileron.





Fechando a asa.





Bordo de ataque da asa, fiz uma colagem de 3 camadas de balsa formando um
triangulo. Depois só mandar lixa para arredondar!




Servos dos estabilizadores.





Aqui é a porca para prender a asa. A ideia foi de parafusar por cima da
fuselagem e nao por baixo da asa, e esconder o parafuso.






Fixando a bequilha traseira.



Tubos conduites para os links.



Imãs para fechamento da porta de acesso.



Uma prévia.





Iniciando o fechamento da fuselagem.















Tentando dar o acabamento da fuselagem, que pelo visto, vai dar um bom trabalho.




Bom galera, por enquanto é isso, espero que gostem.
Grande abraço a todos.
Editado pela última vez por Celso Santos em 19 Ago 2015 17:45, em um total de 1 vez.

Avatar do usuário
rafakrav
membro
Mensagens: 7810
Registrado em: 06 Jun 2010 18:50
Localização: Joinville, Santa Catarina,18

Mensagempor rafakrav » 09 Jul 2011 16:59

perfeita a construção, parabens :D

Agora é so uma lixadinha aqui e ali, entelar e botar pra voar amanhã já ein :lol:

Avatar do usuário
Celso Santos
membro
Mensagens: 168
Registrado em: 22 Jun 2009 18:19
Localização: Curitiba - PR

Mensagempor Celso Santos » 09 Jul 2011 17:02

rafakrav obrigado. O pior é que esses FINALMENTES são muito piores, demora
muito cada detalhe. hehehehe Abs
Editado pela última vez por Celso Santos em 19 Ago 2015 17:46, em um total de 1 vez.

Avatar do usuário
APOLO
membro
Mensagens: 861
Registrado em: 20 Jan 2010 12:44
Localização: Vila Valqueire - RJ

Mensagempor APOLO » 10 Jul 2011 01:05

Celso,

Esta D+D+D+D+D+D+D+D+D+D+D+D+D+... :P :P :P :P :P :P :P
Coisa linda, não esqueça da minha planta...rsrsrsrsrsrsrsrsrs


Vou fazer 5 Migs, um para cada comodo da casa, onde eu passar irei vê-lo...srsrsrsrsrsrsrsrsrsrsrsrsrs...

Este modelo é a coisa mais linda.

Vc esta de parabéns muito show a construção.

Ansioso pela planta.

Acompanhando.

Grande abraço,

Apolo


Voltar para “Construções”

Quem está online

Usuários navegando neste fórum: Nenhum usuário registrado e 12 visitantes
