Mikoyan MiG-3 Soviet Fighter em Depron

Enviado: 09 Jun 2011 16:36
por Celso Santos
Boa tarde pessoal, tudo bem!?

Estou criando esse tópico para compartilhar o inicio da minha nova construção.
A um bom tempo eu estava desenhando essa planta, para ser toda estruturada
em depron 4mm, coberta com depron 2mm e entelagem com vinil.

Detalhes:
Mikoyan MiG-3 Soviet Fighter
130cm de envergadura
Fuselagem e asa em depron
Vai ser entelado com vinil

Eletrônica a definir:
Bateria:
Motor:
Esc:
Hélice:
Servos:

Planta Mig-3 para download (aventure-se por conta e risco hehehe)
http://www.4shared.com/document/sCdgO8G ... ta_13.html

Um pequeno texto sobre o MiG-3:



Primeiro de uma grande série de aviões de caça soviéticos, surgida em 1940, após
provas iniciais a União Soviética declarou que o Mikoyan Gurevich MiG-1 era o
interceptador mais veloz do mundo produzido em série. Infelizmente tinha muitos
defeitos e, por isso, só se produziram 100.

Os mais graves eram a instabilidade, a reduzida autonomia e a vulnerabilidade
aos danos de combate. Para superar essas dificuldades realizaram-se algumas
modificações, que deram origem ao MiG-3. Os melhoramentos incluiam uma
melhor capacidade de combustível e um reforço no armamento e blindagem.
Eficaz em altitudes superiores aos 6.000 metros, o MiG-3 não estava, abaixo dessa
altitude, ao nivel dos caças alemães. Por fim foi relegado para tarefas de escolta de
bombardeiros e ataque ao solo. A produção de MiG1/MiG-3 alcançou os 3.422
aparelhos.

...

Enviado: 09 Jun 2011 16:55
por Celso Santos
Vamos aos fatos:

Eu não piloto bem, não construo bem e muito menos faço projetos e plantas
(essa é a primeira), mas sabem como é, a gente entra nesse negócio de aeromodelismo
e não consegue mais parar, é viciante e pazeroso.

Depois que vi uma foto desse avião, gostei muito e fiz várias pesquisas e vi muitas

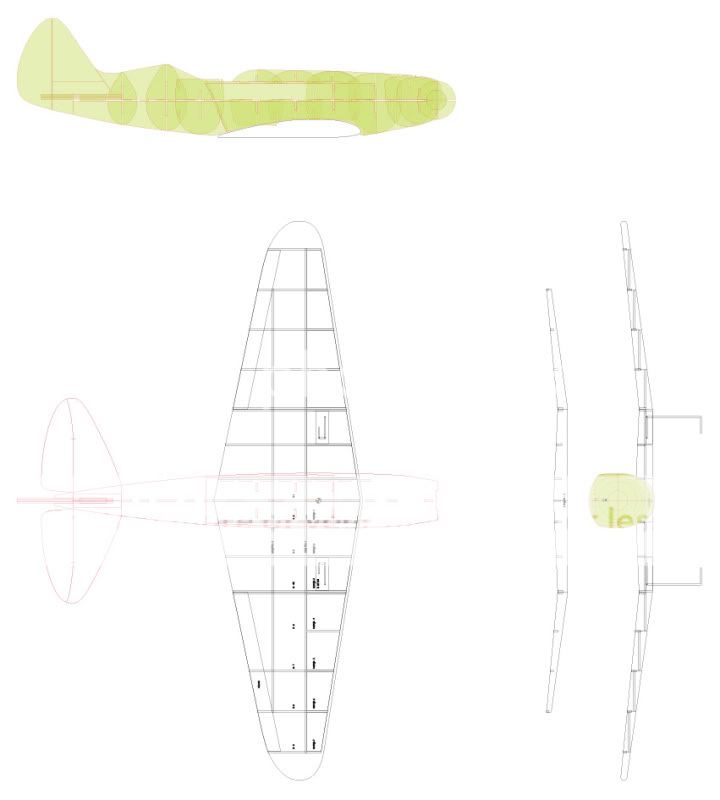

construções. Acabei desenhando uma planta me baseando em 3 vistas, paper craft e
outras imagens. Como não sei usar programas 3D, usei o Adobe Illustrator que é mais
a minha praia em 2D mesmo.







Bom pessoal, terei o maior prazer em disponibilizar a planta, porém, só depois dos
ajustes, que com certeza terão.

Conto com a compreensão e a ajuda de todos.

Abs

Enviado: 09 Jun 2011 17:15
por Celso Santos

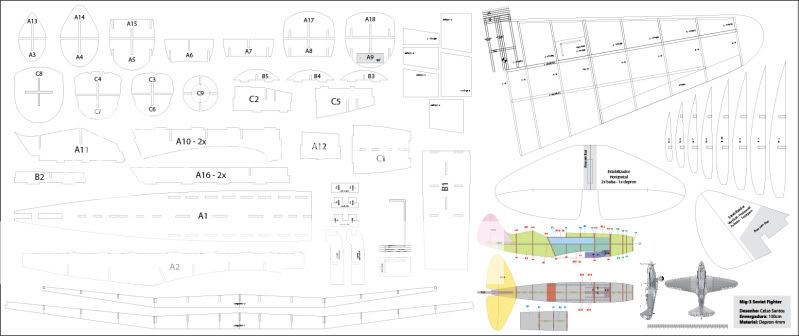

Planta plotada, 2 metros de papel :shock:






Estou usando depron 4mm porque como trabalho em agência de publiciade acabei
pegando umas placas de apresentações que não seriam mais usadas.
Único problema é que são de depron revestido, mas resolvi esse problema usando alcool comum.
É só deixar um pouco de "molho" que o papel sai facinho







Algumas peças cortadas e dando inicio a fuselagem








Eu fiz um reforço com lamina de caixeta 0.6mm dos dois lados de algumas peças.
Ficou leve e resistente.











Iniciando a parte de cima da fuselagem







Essa estrutura será a porta de acesso para a eletrônica







...

Enviado: 09 Jun 2011 17:19
por Mac2
Que beleza Celso!

Gosto deste tipo de construção. Ainda pretendo fazer um jato com edf desta forma...

Abs e acompanhando

Marco Aurelio

Enviado: 09 Jun 2011 17:26
por Gyovane
"Eu não piloto bem, não construo bem e muito menos faço projetos e plantas"

Até acredito que você não pilote bem, mas no resto ta ficando meio difícil de acreditar.

Realmente muito boa a construção.

Abs,

Gyovane

Enviado: 09 Jun 2011 17:50
por hm
fala verdade, essa aeronave é um show, e voa pra caramba, ja tive um desse PSS e era d+

Enviado: 09 Jun 2011 20:45
por Edpeleju
Celson, boa noite
Estou fazendo um também, só que é o MIG 7, veja a planta>
http://www.myhobbylinks.com/images/MIG-7.JPG
Vou tirar umas fotos e colocar aqui, não se compara a qualidade da sua construção, mas é um MIG também.
Att
Edgard

Enviado: 09 Jun 2011 20:48
por hm
[img:3804cf176d]http://www.myhobbylinks.com/images/MIG-7.JPG[/img:3804cf176d]



vai a vista da planta!

Enviado: 10 Jun 2011 14:29
por APOLO
Celso

Eu tenho um cara desse pela metade, parei por que encontrei uma dificuldade no bico dele e acabei deixando ele de lado.
Quando vi este avião pela 1º vez fiquei apaixonado, e comecei a procurar na net, em busca de planta a unica que achei foi uma três vista e esta de onde eu mesmo desenhei a planta: http://www.tdmsoftware.com/tdmmodels/TDMmodelsPP.asp

Vou tirar uma foto dele e posto aqui pra você ver.

Gostaria muito de receber esta sua planta, se possível via MP.

Grande abraço e estarei acompanhando

Enviado: 10 Jun 2011 15:21
por warne
Belo modelo Celso! Esta ficando uma construção muito limpa!
Ainda faço um P 51 do Rcgroups nesse estilo!! Por hora fico só acompanhando sua empreitada.
Colocou quantos graus de incidência na asa? Vai usar flap?
Abs
Warne

Enviado: 10 Jun 2011 18:00
por Celso Santos
Marco Aurelio, gostei bastante de ter feito dessa maneira, fica bem prático com
os encaixes e mantem o alinhamento. Boa sorte na(s) sua(s) construção(ões) hehe. Abs
gygio, hm, Lucas Oliveira, Fioretto, RODMORO, Wagner Buono, obrigado pela visita e comentários.

Edgard boa sorte com seu MiG-7, Abs e obrigado

Forlan, td blz? Projeto-lenha? heheh. O modelo é critico mesmo, ou foi algum outro problema? Abs

APOLO, comigo também foi assim, paixão a primeira vista. E realmente é bem
difícil encontrar uma planta desse modelo, fora essa da TDM a venda e algumas
construções no RCGroups.

Se eu tiver sucesso com essa construção, com certeza a planta será disponibilizada,
acho que muitas pessoas vão gostar, apesar de ter gente por aí com capacidade de
fazer algo bem melhor. Mas para mim será uma grande satisfação pessoal.

warne, td blz!? Sabia que você ia aparecer por aqui, como sempre, está
presente no fórum e ajudando a galera.

O modelo não terá flap, somente ailerons. Acredito que com essa envergadura pode ser assim. Estou certo?

Quanto a incidência na asa, não coloquei nada. Ela está reta, alinhada com o
estabilizador e fuselagem. O que me diz?
A única diferença é que fiz as nervuras com um angulo para que tivesse washout
nas pontas, espero que funcione.

Abs e obrigado a todos.

Enviado: 10 Jun 2011 18:22
por Celso Santos
Depois das peças coladas, fui procurando espaço para aliviar peso,
mas mantendo a resistência.







Essas peças estão formando o cowl. Vou cobrir com depron e depois retirar o miolo, acho que o Marco Aurelio fez isso no seu tucano






Estabilizadores já cortados e apoiados para ter uma ideia. Pretendo colar balsa
neles para ganhar volume e resistência e depois lixar para ficar com perfil






Não estou construindo cada parte até o final, pois enquanto seca uma parto para outra.

Está bem complicado o tempo para mim, mas vou postando o andamento assim que conseguir.

Abs a todos,

Celso Santos

Enviado: 10 Jun 2011 18:46
por Mac2
[quote:ad9b883b98="Celso Santos"][b:ad9b883b98]Essas peças estão formando o cowl. Vou cobrir com depron e depois retirar o miolo, acho que o Marco Aurelio fez isso no seu tucano[/b:ad9b883b98]

[img:ad9b883b98]http://i538.photobucket.com/albums/ff350/celsopsantos/Mikoyan%20MiG-3%20Soviet%20Fighter%20Depron/Mig-3SovietDepronPlane019.jpg[/img:ad9b883b98]
[/quote:ad9b883b98]

Celso,

Fiz assim mesmo, só deixe para retirar o miolo depois de entelar o cowl.

Abs

Marco Aurelio

Enviado: 10 Jun 2011 19:47
por Forlan
[quote:23e3bdb29d="Celso Santos"]

[b:23e3bdb29d]Forlan[/b:23e3bdb29d], td blz? Projeto-lenha? heheh. O modelo é critico mesmo, ou foi algum outro problema? Abs
[/quote:23e3bdb29d]


Celso,

O modelo não merece as minhas críticas. Fui eu mesmo que não quiz fazer com o mesmo capricho que você esta fazendo. Aí então deu lenha pra mim. Vou ficar acompanhando você e pegar algumas ideias para corrigir o meu modelo.
Torço pra que você se divirta muito com este Mig3.

Enviado: 10 Jun 2011 20:03
por Antonio Carlos
Celso, estou sem palavras com mais essa sua construção...
Você está com a mão muito boa para construir, está muito caprichoso.
Pelo que eu saiba esse modelo não é crítico, ele é muito bom voador.
Parabéns!!!

Abs,

Enviado: 10 Jun 2011 21:19
por Pedroni
- Parabens!!!! muito bom mesmo.

Acredito que ja tenham visto:

http://correxmig.blogspot.com/

http://www.youtube.com/watch?v=VhK7lhOPWD4

http://westaero.wingedshadow.com/

Acredito que faze-los em Deprom não seja problema pra quem entende da arte...

Lógico, não se comparam com sua construção, sou fã de carteirinha do Mig 3, suas linhas são muito harmoniosas, uma vez, alguem me disse que um avião para voar bem tem que "parecer bem", ou seja deve ser harmonioso em suas linhas, e isto Mig 3 e o Mig 7 são.

- Como gosto de "barulho", agora que encontrei o coroplast aqui em Curitiba, deverei construir um "montado" em um motor .25, com as plantas do Dave West (westaero - link acima) e a proposito se alguem tiver um .25 por ai.... :o)

@braço a todos!!!!

Pedroni

Enviado: 10 Jun 2011 21:40
por Pedroni
- Mais um video de combate, pena que aqui a moda não pega...

http://vimeo.com/8363804

@braço

Enviado: 10 Jun 2011 23:46
por schmidt
Parabéns pela escolha do modelo e pela qualidade da construção.
O Mig 3 será meu próximo também. É lindíssimo!
Vou acompanhar sua construção e ficar atento para quando sua planta estiver disponível.
Abraço!

Enviado: 11 Jun 2011 09:20
por Xico Carvalho
nossa, quanto capricho celso,
este modelo é muito bonito, aposto que esta construção irá se destacar.
também trabalho com design sei como somos detalhistas e "cricris" quando se trata de arte...
grande abraço,
xico

Enviado: 11 Jun 2011 11:52
por Zoil Junior
Celso que construção maravilhosa, estou boqueaberto!
Já fiz um com 1,30mtr de envergadura e voou muito bem.
Pode perguntar para o Mauri que ele confirma, pois foi o piloto de prova.
Adoro este avião.
Estarei acompanhando !
Abraço.

Enviado: 11 Jun 2011 12:20
por Rogerio Lima
Amigo Parabens pelo modelo .... muito lindo ... e esse sistema de construção ... é bem intereçante .... logo farei um desse tambem .. mas com outro modo de construção ....já tem alguma ideia sobre a eletrônica .... Bons Voos !!!!

Enviado: 11 Jun 2011 19:47
por celsofer
Celso,

Parabéns, trabalho limpo e lindo!
Estou terminando um Mig 3, mas nem se compara a sua construção.

Sempre gostei desse modelo e quando achei esse na RC Groups, na hora resolví fazer. Agora vou aguardar o seu, acompanhando e quando disponibilizar a planta, não esqueça de mim.

Não deixei o meu ver a sua construção para ele não ficar humilhado e se recusar a levantar do chão, hehe!

Como disse o Antonio Carlos se o vôo não for crítico vou fazer um assim que vc liberar.

Estou sofrendo para encontrar o CG ideal dele. Ou vem tudo para frente ou cai para trás. Estou receoso... para o primeiro vôo.

[img:a90067b726]http://i205.photobucket.com/albums/bb262/celsofer/MIG_C.jpg[/img:a90067b726]

[img:a90067b726]http://i205.photobucket.com/albums/bb262/celsofer/MIG_B.jpg[/img:a90067b726]

Parabéns,

Celso

Enviado: 12 Jun 2011 01:09
por Edpeleju
Celso, terminei de entelar a asa do meu, veja como ficou!!!
Bem colorido!!!Assim fica mais fácil de identificar a direção
do aero.
Att.
Edgard

Enviado: 12 Jun 2011 10:14
por warne
[quote:406c879dbf="Celso Santos"][b:406c879dbf]warne[/b:406c879dbf], td blz!? Sabia que você ia aparecer por aqui, como sempre, está
presente no fórum e ajudando a galera.

O modelo não terá flap, somente ailerons. Acredito que com essa envergadura pode ser assim. Estou certo?

Quanto a incidência na asa, não coloquei nada. Ela está reta, alinhada com o
estabilizador e fuselagem. O que me diz?
A única diferença é que fiz as nervuras com um angulo para que tivesse washout
nas pontas, espero que funcione.

Abs e obrigado a todos.[/quote:406c879dbf]
Acho que não precisa realmente de flaps, o modelo deve pesar perto de 1200g ( :roll: ), e com o perfil que vai usar, deve proporcionar um voo muito tranquilo, com um pouco de incidência teria melhor sustentação, mas se for pra velocidade já acho que atrapalharia um pouco.
Esse modelo vai ser a sensação da pista logo que ficar pronto!
Acompanhando!
Abs
Warne

Enviado: 13 Jun 2011 10:39
por Celso Santos
Forlan, obrigado!

Antonio Carlos, obrigado pela visita e apoio. Suas técnicas foram muito
inspiradoras para mim, Abs

Pedroni, show esses modelos e o combate. E esses MiGs são muito bonitos mesmo.

schmidt, obrigado, quando a planta estiver ok eu posto o link aqui.

Xico Carvalho, obrigado. Trabalhar nessa área ajuda um pouco e pra variar,
sou Arte Finalista hehehe.

Zoil Junior, que bom saber que o modelo se comportou bem, agora só resta saber
se o meu será igual hehe. Grande abraço e obrigado.

Rogerio Lima, ainda não sei ao certo qual eletrônica, tudo depende do final da
construção e torcer para que tudo dê certo. Abs

celsofer, o seu modelo está muito bonito mesmo, tem tudo pra voar bem.
Eu também estou preocupado com o CG, vou dar uma pesquisada e fazer uns
cálculos pra ver no que dá. Abs

Edpeleju Parabéns pelo modelo, o meu vai ser branco mesmo e espero que não
fique cego na hora hehehe. Abs

warne, valeu pelas dicas. O peso foi perto disso que imaginei mesmo, até
1300g. Abs

Obrigado a todos.
